奧迪堅IP呼叫中心解決方案

2011/10/28

　 一、系統部署方案

　　奧迪堅IP呼叫中心平臺的融合交換、媒體處理和語音接入三層應用架構，在不同座席規模的應用需求下可以實現隨需而變、分合自如的 All-in-one 系統、 SMG 系統及 IPDCC 分布式系統部署方案。

　　1.1 All-in-one系統

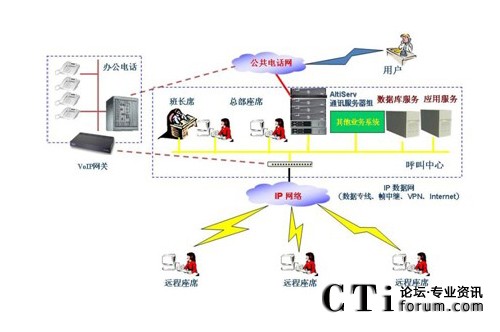

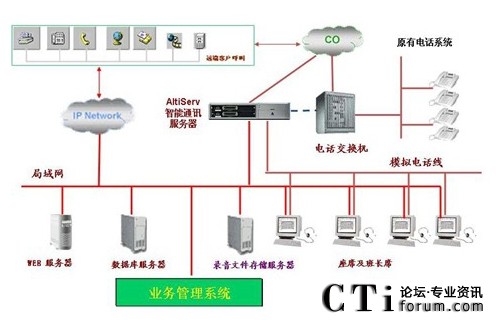

　　當系統規模小于 120 座席時，奧迪堅提供融合交換、媒體處理以及語音接入層融合為一體的 All-in-one 系統多層合一解決方案，即將所有功能融合部署在單個智能通訊服務器上。

http://fuchaizy.com/factory/f01_05/www.altigen.com.cn/'http://fuchaizy.com/factory/f01_05/www.altigen.com.cn/'

　　 1.2 SMG系統

當系統規模大于60座席時，可以提供融合交換、媒體處理以及語音接入層協同工作的 SMG 系統分層協作解決方案。

當60~240座席時，可以將融合交換和媒體處理層融合部署在一個融合交換服務器上，將語音接入層分開部署在多個智能通訊服務器上

當240~480座席時，可以將融合交換層部署在一個融合交換服務器上，媒體處理層單獨部署在一個媒體處理服務器上

當480~600座席時，可以將媒體處理層分開部署在兩個媒體處理服務器上作為負載均衡

當系統規模大于600座席時，可以提供由多個SMG系統通過IP級聯組成IP呼叫中心集群解決方案。

　　當需要增加外線接入或座席連接時，對于 All-in-one 系統，可以簡單地增加外線模塊或分機模塊；對于 SMG 系統，可以通過增加智能通訊服務器的方式來 方便地實現擴展，在增加的時候并不會影響到整個系統的運作。

　　1.3 IPDCC系統

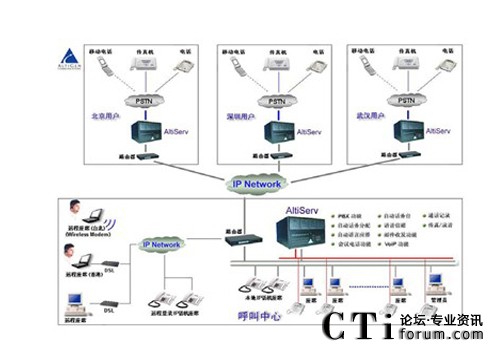

　　奧迪堅IP呼叫中心平臺可以非常經濟、快捷地實現各種分布式需求，并且無需外掛任何第三方 VoIP 設備。如下圖所示，當各地部署了獨立的呼叫中心平臺后，就可以利用 Intranet 或 VPN 網絡建立分布式的呼叫中心系統，真正實現 數據、語音和座席資源的共享。

　　二、系統冗余方案

　　2.1 All-in-one系統的冗余方案

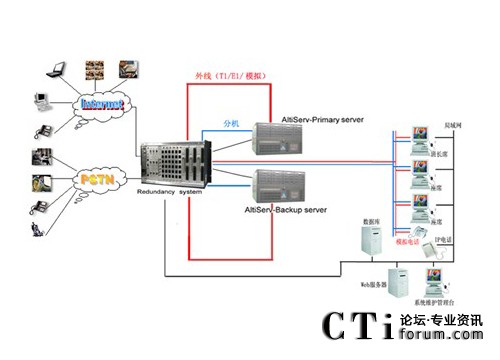

　　在 All-in-one 系統中，為了防止通信鏈路或通訊服務器出現故障而造成的呼叫中心服務中斷，我們提供雙機冗余切換方案來保障呼叫中心在意外情況下的正常工作，該冗余切換系統通過對通訊服務器、T1/E1 數字中繼、模擬中繼、分機 接入等鏈路的備份切換來實現系統安全可靠的運行。

　　如上圖所示：通訊服務器主機、備機和 A/B 冗余切換設備構成冗余切換系統，在主機和備機上需有相同的軟硬件配置。通常情況下由主機提供系統的正常運 行，備機通過 A/B 冗余切換設備的監測模塊來監測主機的運行情況并同步配置信息，當主機遭遇突發故障宕機時，備機立刻發出命令指示 A/B 冗余切換設備對所有鏈路實施自動切換。整個系統切換和話務恢復時間可控制在數秒內，從而保證整個系統的不間斷運行。當 A/B 冗余切換設備自身出現斷電或者其他故障時，所有鏈路均可保持正常工作狀態。

　　通過上述冗余切換系統，奧迪堅 IP 呼叫中心平臺可以達到電信級的穩定性，真正提供 7*24 小時服務，使呼叫中心系統可以為客戶提供不間斷的高效穩定的服務。

　　2.2 SMG系統的冗余方案

　　在 SMG 系統中，可提供多種層次、多種方式的冗余備份及負載均衡。

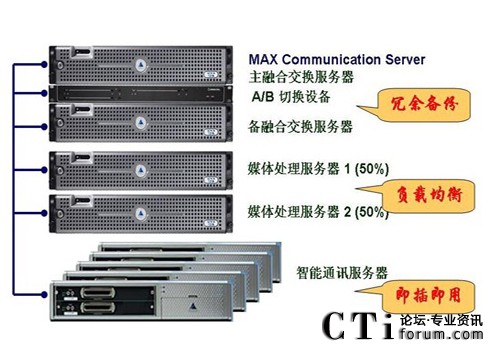

　　融合交換層的冗余備份

　　如下圖所示，只需要再增加一個融合交換服務器和 A/B 冗余切換設備即可實 現融合交換層的冗余備份功能。結合獨立的媒體處理服務器，可以實現以下系統 切換功能：
- 當主機故障或需要停機維護時，備機接管全部功能
- 所有許可會自動復制到備機
- 主備機實時同步配置信息
- 保持IP話機的注冊
- 保持主機上的相關CTI功能
- 保持正在通話的話路
- 當系統切換時提醒管理員
- 可自動/手動切換主備機
　　媒體處理層的負載均衡在大話務量的座席規模下，可以通過增加額外的媒體處理服務器來增強整個系統的 IP 語音媒體處理能力、IP 外線及 IP 分機通話錄音功能、會議資源及監控資源功能。兩個獨立的媒體處理服務器提供了負載均衡的功能，整個系統的媒體處理任務可以分?jǐn)偟絻膳_(tái)服務器上同時進行處理。

　　語音接入層的即插即用當某個智能通訊服務器發生故障時，不用關閉整個系統，只需將壞的通訊服務器移除，重新?lián)Q上好的，而其它智能通訊服務器乃至整個系統的正常運行不受影響。而當需要增加智能通訊服務器時，只需在融合交換服務器上進行簡單的配置后即可立即投入使用，同樣不影響整個系統的正常運行。

　　三、系統配置方案

　　奧迪堅 IP 呼叫中心平臺的設計采用國際最先進的 NGCC 下一代呼叫中心技術。該系統的核心產品均由同一廠商提供，包含硬件、軟件及許可三部分，用戶可以根據不同項目的實際應用需求靈活地進行選配。

　　四、產品功能介紹

　　奧迪堅IP呼叫中心平臺的設計采用國際最先進的 NGCC 下一代呼叫中心技術。該系統的核心產品均由同一廠商提供，包含硬件、軟件及許可三部分，具有系列完整、功能豐富、結構簡單、配置靈活的特點。

　　4.1 硬件部分

　　1.通訊服務器

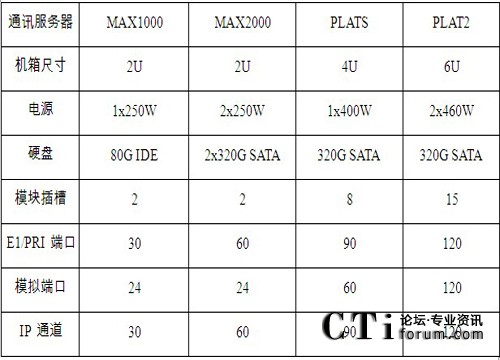

　　奧迪堅IP呼叫中心平臺的通訊服務器分為通用通訊服務器（MAX5000 系列）和專用通訊服務器（MAX 系列或 PLAT 系列）。通用通訊服務器可作為融合交換服務器和媒體處理服務器，專用通訊服務器可作為語音接入層的智能通訊服務 器。其中智能通訊服務器的配置參數如下：

　　2.硬件模塊

　　在智能通訊服務器上可靈活地配置各種外線或分機模塊，以實現不同規模的外線接入或座席連接。
　　
- MAX系列硬件模塊
- PLAT系列硬件模塊
- IP 語音通道
- 內置傳真資源，在數字中繼模塊或模擬外線模塊的每個外線接口上都內置了傳真資源，無需外掛任何傳真服務器，即可方便地實現軟傳真功能。
- 內置錄音資源，在數字中繼模塊、模擬外線模塊、模擬分機模塊及 VOIP 模塊的每個外線或分機接口上都內置了錄音資源，無需外掛任何錄音服務器，即可方便地實現同步錄音功能。
　　　3. IP話機

　　支持H.323/SIP 協議，提供多個可編程按鍵允許用戶靈活設置，無需外掛第三方 VOIP 網關可直接與奧迪堅 IP 呼叫中心平臺進行本地或遠程的 IP 語音連接。具體型號有 IP705 話機及 IP710 話機兩種。除此之外，奧迪堅 IP 呼叫中心平臺還可以兼容第三方的 SIP 話機，實現語音連接的基本功能。

　　4.2 軟件部分

　　1. 呼叫中心平臺軟件

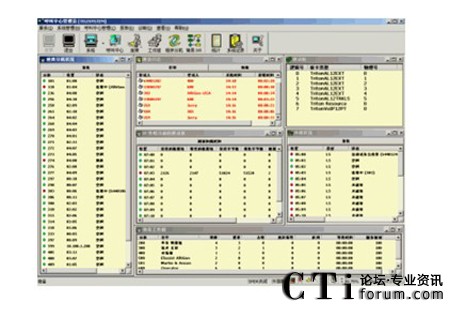

　　內含IP-PBX、ACD、CTI 和 IVR 功能，同時支持通話錄音、語音信箱、語音郵件集成、CDR（詳細通話記錄）等功能，并提供圖形化的系統管理工具。

　　IP-PBX功能提供系統設置、外線設置、分機設置、分機登錄覆蓋、電話應答、撥打電話、電話會議、系統通知、來電路由等基本電話系統功能，支持物理分機、IP 分機、虛擬分機、應用程序分機等多種分機模式。同時實現虛擬辦公、一機多戶、一址多尋、振鈴延遲等特色功能。
　　
- IVR功能
- CTI功能
- ACD功能
- 通話錄音功能
- 語音信箱功能
- 語音郵件集成功能
　　 2. 客戶端軟件

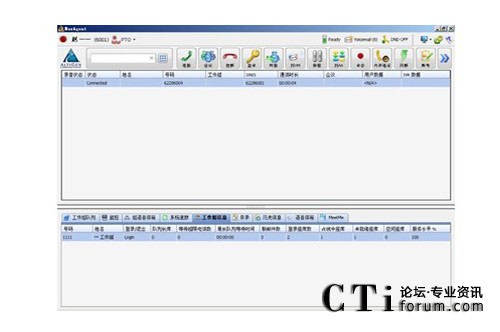

- 座席話務處理軟件

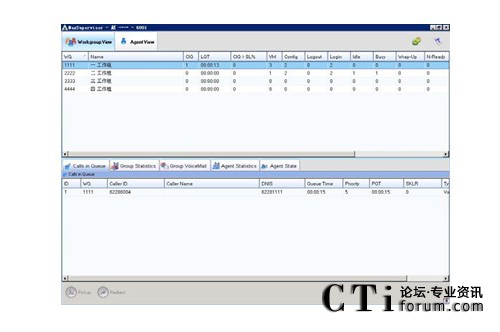

- 班長席管理軟件

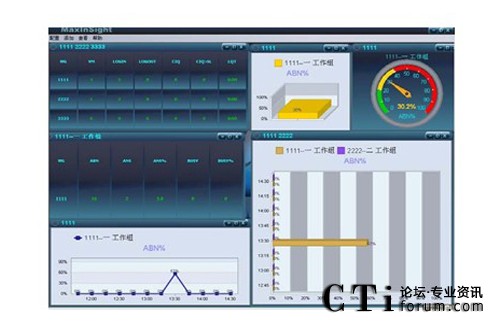

　　3.座席狀態實時顯示軟件
　　
　　該軟件能夠以直觀的圖標顯示座席工作組的資源使用情況，可以實時顯示多個工作組的數據，可以顯示任一工作組的各項統計分析數據，在時間趨勢圖上，可以任選單個或多個工作組，進行比較分析，從而優化管理。該軟件可以直接用于呼叫中心的大屏幕顯示應用。

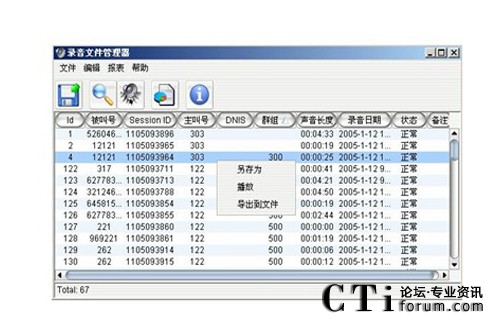

　　4.錄音管理軟件

　　實現通過網絡文件服務器對錄音文件進行存儲、備份、刪除等功能，通話錄音文件可按來電號、座席分機號、時間等條件進行檢索、回放。

　　5.話務數據外部接口軟件

　　用于實現詳細通話數據（CDR）以及實時監控?cái)?shù)據（RTM）的外部存儲以及提供與應用數據庫的接口。

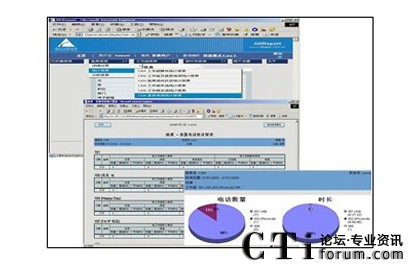

　　6.高級話務報表軟件支持對話務數據進行基本統計、概要統計及多種圖表形式的話務分析。
- 基本統計：按每天、每月對座席活動情況、座席及工作組電話明細等進 行統計。
- 概要統計：按每天、每月對通話記錄進行統計匯總，其中包括座席運行概要、座席工作組應答電話概要、座席工作組外撥電話概要等。
- 話務分析：可以針對當日所有話務、當日的某個時間段、當月、全年或者指定時間段的話務數據進行分析，提供曲線圖、柱狀圖、餅圖等多種圖表。

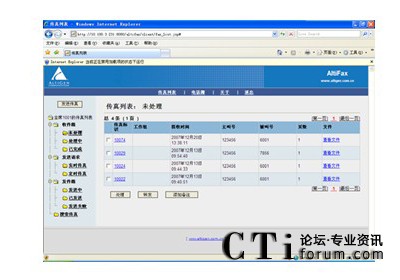

　　7.傳真管理軟件

　　包含客戶端和服務器端軟件兩部分，其中客戶端部分實現收件箱、發件箱、電話簿、立即發送、指定時間發送、指定發送優先級等功能，其服務器端部分實 現傳真資源配置、傳真路由配置、傳真狀態監控等功能。

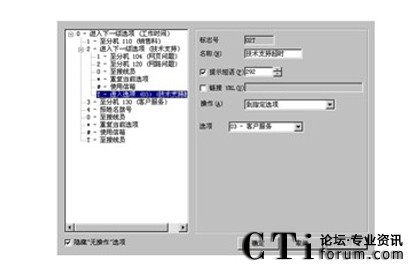

　　8.IVR圖形編輯器軟件

　　采用通用的XML技術，提供了友好的圖形化界面，同時提供數據庫訪問接口，實現了圖形化制作復雜 IVR 流程的功能。

　　9.網上呼叫軟件

　　實現用戶利用自備的耳麥和 Web 瀏覽器環境通過互聯網與系統座席進行語 音交談、文字聊天，并共享或推送網頁等。

　　10.SDK增值開發包軟件

　　SDK 開發工具包提供 COM 和 JAVA 接口，支持目前各種流行的開發工具平臺。該工具包提供面向?qū)ο蟮哪K化二次開發功能，包括：話務控制模塊（登錄控制、電話控制、應用程序控制、按鍵號碼識別、實時監控以及設置）、語音信箱模塊、文本轉語音模塊、傳真模塊等。

　　11. AltiEnterprise分布式管理軟件

　　通過 AltiEnterprise 軟件可以實現智能 VoIP 路由、全局分機、IP 撥號表、NAT穿越等功能，支持分布式座席、中繼路由的統一管理。

　　4.3 許可部分

　　奧迪堅IP呼叫中心平臺通過業內通用的軟件許可協議的模式來控制用戶對 系統資源與產品功能的使用，主要包含如下種類的許可協議：
- 分機連接許可：用于控制允許登錄系統的分機數
- CTX接口資源許可：用于控制CTX接口資源的使用數
- 座席資源許可：用于控制允許登錄系統的座席數
- 錄音資源許可：用于控制錄音資源的使用數
- 高級IVR資源許可：用于控制高級IVR資源的使用數
- 軟傳真資源許可：用于控制軟傳真資源的使用數
- 高級TTS資源許可：用于控制高級TTS資源的使用數
- 座席軟件許可：用于控制座席軟件的使用數
- 班長席軟件許可：用于控制班長席軟件的使用數
- 接線員軟件許可：用于控制接線員軟件的使用數
- 桌面電話軟件許可：用于控制桌面電話軟件的使用數
- 軟電話資源許可：用于控制軟電話引擎資源的使用數
　　五、系統技術指標

　　5.1 呼叫處理能力
- 呼叫響應時間：中國一號信令<3s，中國七號信令或 ISDN PRI 接入，一般<=1s
- 峰值時段呼叫處理能力：102,000 BHCC、306,000 BHCA
- 無阻塞交換指標：接通率大于 99.97%
- 呼損指標≤0.003
- 交換機最大無故障工作時間 MTBF：不少于 5 年
- 連續工作時間：支持 7*24 小時不間斷穩定工作
- 接入方式：模擬、數字、IP（H.323/SIP）
　　5.2 通訊處理能力
- 系統收到有效號碼后路由差錯的概率為：P≤0.00002；
- 在任一分鐘間隔中，由于故障造成已經建立的連接提前釋放的概率為：P≤0.00002；
- 系統由于故障造成應釋放的連接不能釋放的概率為：P≤0.00002；
- 系統由于故障誤送提示音差錯的概率為：P≤0.00002；
- 其它故障概率為：P≤0.000005。
　　5.3 業務受理指標
- 接續時間：從占用座席到屏幕顯示的接續時間<0.5s（不包括相關客戶詳細資料的顯示）。
- 座席話務故障概率：P≤0.0001。
- 話務轉接時間：用戶從 IVR 轉接到座席或從一個座席轉接到另一個座席的時間<1s。
- IVR/座席轉接成功率：用戶在選擇 IVR 操作時，可按鍵切換到座席，人工服務完成后，可自動切換到先前的 IVR 操作。這其間的切換成功率>99%。
- 用戶信息匹配度：系統收到有效號碼后匹配用戶信息的準確率>99.99%。
- 回叫成功率：系統回叫成功率>99%。用戶呼叫未獲得服務，系統可以自動回叫撥入的用戶（實際回叫成功率與對方是否接聽有關）。
- 二次撥號有效位間時長：指的是 IVR 識別有效按鍵所允許的間隔時長。因第一級 IVR 涉及自動轉分機功能，所以其有效位間時長為 30ms 到1.5s，如果用戶按第一個鍵后 1.5 秒內不按第二個鍵，則系統自動轉入
- 下一級 IVR；從第二級 IVR 開始，有效位間時長均為 30ms 到 7s，用戶超過 7s 不按鍵，系統自動按可事先定義的超時流程進行處理。
　　六、行業應用集成

　　奧迪堅IP呼叫中心平臺通過其開放的二次開發接口可以和外部的業務應用系統方便地進行整合，即在業務應用系統中集成或掛接呼叫中心的所有功能，從而廣泛地適用于不同行業用戶的客戶服務或電話營銷等應用。具體的業務應用系統需要獨立的軟件開發商另外提供，或由客戶自行開發。經過多年的實際應用證明，奧迪堅 IP 呼叫中心平臺可適用的典型的行業應用有：
- 政府行業：12312知識產權熱線、12315工商維權熱線、12316三農熱線、12319城建熱線、12345市長信訪熱線、12348法律援助熱線、12369環保熱線、數字城管、網格工程、民政服務熱線、公安三警合一、電子口岸等
- 公用事業：自來水、燃?xì)�、電力�?/li>
- 金融行業：商業銀行信用卡客服熱線、保險、金融管理等
- 旅游：酒店、旅行社、訂票服務熱線等
- 交通：航空、地鐵、高速、客運、水運、出租、公交、鐵路等傳媒：報業、電視購物等
- 企業：煙草、鋼鐵、汽車、家電、機械、儀器、物流、藥業、食品、化妝品、科技、商業、房產、教育培訓機構等
- 增值服務：企業外包中心、企業增值服務、運營商增值服務等
- 互聯網：電子商務、網游、教育、服務等
